*Допускается отклонение фактического веса от расчетного (указан в таблице) согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики

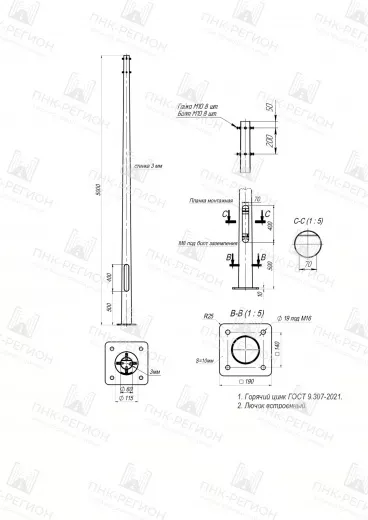

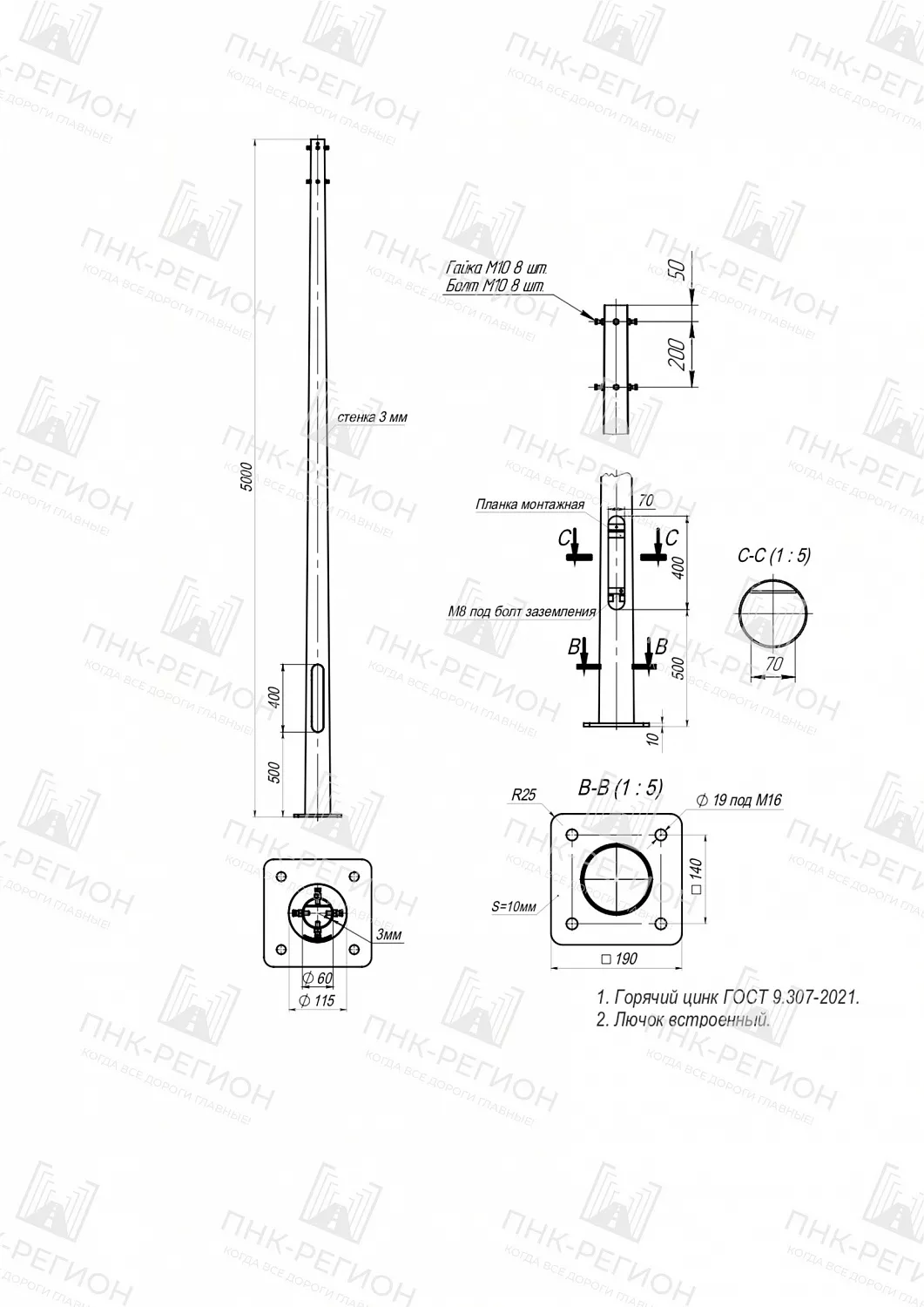

Несиловая фланцевая круглоконическая опора НФК-5,0-02 высотой 5 м предназначена для монтажа уличных светильников на территориях населённых пунктов, парковках и промышленных объектах. Конструкция рассчитана на подземную прокладку питающего кабеля; подвес проводов СИП и установка дополнительных конструкций не допускается.
Конструкция, монтаж и эксплуатация
Опора изготовлена из листовой стали толщиной 3–4 мм с коническим стволом и одним продольным сварным швом. Нижняя часть оснащена фланцем для крепления кронштейнов. Швы шлифуются, изделие покрывается горячим цинком, по желанию возможно порошковое окрашивание по палитре RAL. Монтаж выполняется на закладную деталь фундамента с бетонированием и фиксацией метизами. Демонтаж осуществляется срезанием верхней части конструкции. Опора устойчива к ветровым нагрузкам I–VII класса и рассчитана на эксплуатацию в городских и промышленных условиях.
- Материал — конструкционная сталь;
- Толщина листа — 3–4 мм;
- Форма — круглоконическая;
- Тип установки — фланцевая с бетонированием;
- Подвод кабеля — подземный;
- Обслуживание — через лючок в нижней части;
- Комплектация — закладная деталь, метизы, кронштейн, светильник, цоколь по желанию.
Покрытие и стоимость
Горячее цинкование обеспечивает защиту от коррозии до 50 лет, дополнительное порошковое покрытие увеличивает стойкость к внешним воздействиям и улучшает внешний вид. Цена формируется исходя из параметров и комплектации опоры. Для расчета стоимости и оформления заказа оставьте заявку через сайт или свяжитесь с отделом продаж.
|
Размер верха d, мм
|
75 |
|
Размер основания D, мм
|
135 |
|
Габарит фланца, мм
|
190 |
|
Высота надземной части, м
|
5 |
|
Высота подземной части, м
|
1.2 |
|
Максимальное горизонтальное усилие, P, кг
|
Фланцевая |
|
Номинальный диаметр резьбы крепежных изделий
|
М16 |
|
Межосевое расстояние крепежных деталей во фланце, мм
|
140 |
|
Тип опоры
|
Несиловая |
|
Способ установки
|
Фланцевая |
|
Тип ствола опоры
|
Круглоконическая |
