*Допускается отклонение фактического веса от расчетного (указан в таблице) согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики

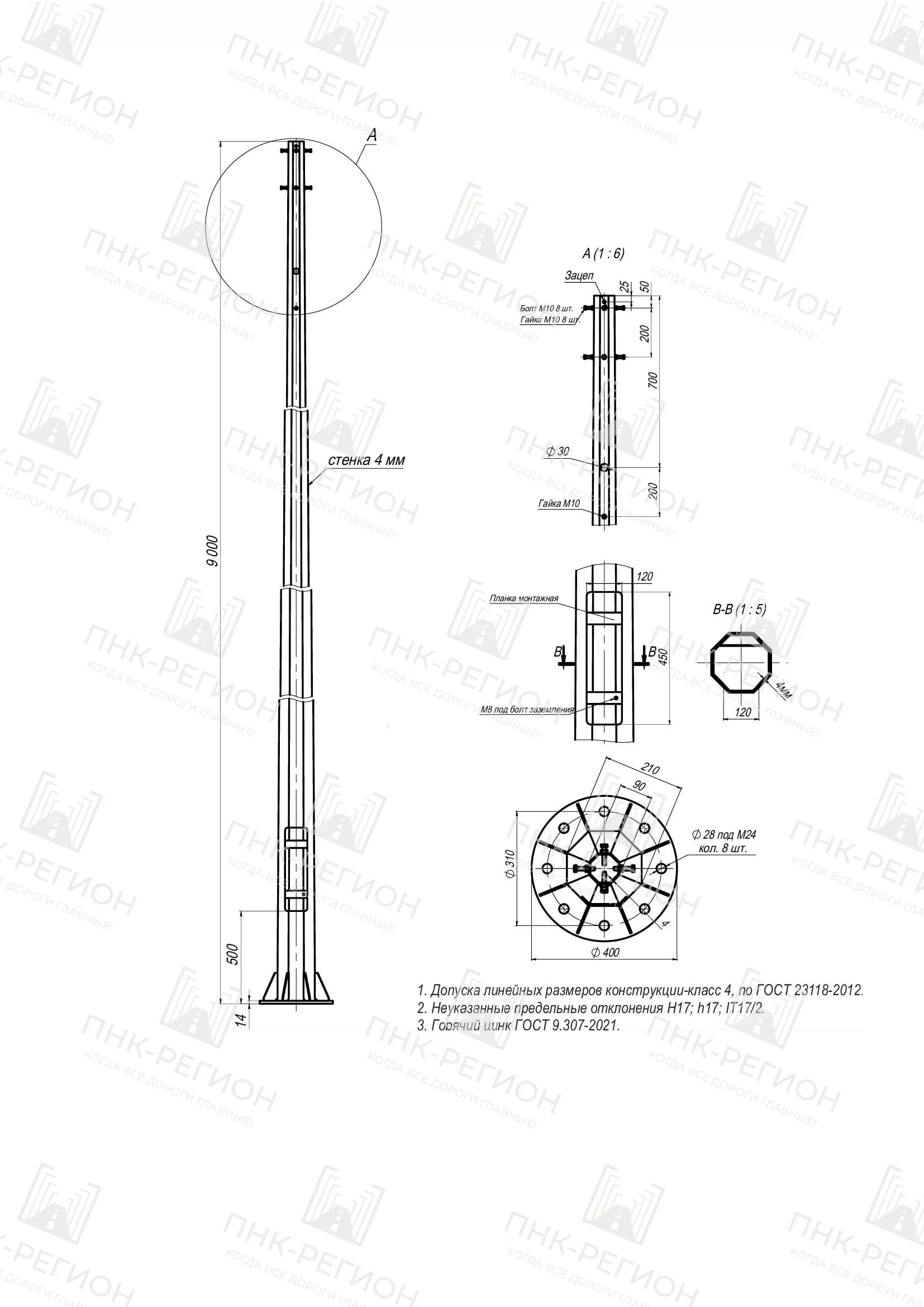

СФГ-0,4-9-01 — силовые фланцевые гранёные опоры освещения, предназначенные для установки осветительного оборудования на объектах дорожной, городской и промышленной инфраструктуры. Конструкция опоры рассчитана на размещение оборудования с нагрузкой до 400 кг в верхней части при высоте опоры 9 метров, что позволяет использовать её для освещения, подвеса СИП, строительства низковольтных ЛЭП и размещения рекламных конструкций.
Эксплуатация возможна в регионах с повышенными ветровыми и климатическими нагрузками.
Производство
Опоры изготавливаются из листовой стали методом гибки. Гранёная форма формирует продольные рёбра жёсткости, повышающие несущую способность конструкции.
Фланцевый способ монтажа предусматривает установку на закладную деталь фундамента, предварительно забетонированную в грунт. Крепление осуществляется метизами на уровне земли, что позволяет демонтировать опору без разрушения фундамента. Исполнение — без лючка.
Производство осуществляется из листовой стали марки С345 по ГОСТ, толщиной от 4 до 8 мм.
Возможен выпуск по индивидуальным размерам и рабочей документации заказчика.
Покрытие
Опоры проходят антикоррозионную обработку методом горячего цинкования в соответствии с ГОСТ 9.307-89. Покрытие обеспечивает защиту от коррозии сроком до 50 лет без необходимости обновления.
Дополнительно возможно нанесение лакокрасочного покрытия по каталогу RAL.
Комплектация
Опоры могут комплектоваться закладной деталью фундамента, кронштейнами, светильниками и цоколями.
Допускается установка нескольких кронштейнов — в верхней части опоры и по её периметру. Внешний вид определяется выбранным типом кронштейнов и вариантом покрытия.
Преимущества
Силовые фланцевые опоры характеризуются высокой несущей способностью и увеличенным сроком службы. Фланцевое крепление упрощает монтаж, обслуживание и замену конструкции.
К аналогам СФГ относятся СПГ, ОГКСф, МГКС и ОГС, имеющие схожую конструкцию и эксплуатационные параметры.
Стоимость
Для расчёта стоимости достаточно оставить заявку на сайте или связаться с нами по телефону. Расчёт выполняется оперативно.
|
Максимальная нагрузка на верхнюю точку опоры, кг
|
400 |
|
Высота опоры Н, м
|
9 |
|
Размер верха d, мм
|
90 |
|
Размер основания D, мм
|
210 |
|
Габарит фланца, мм
|
400 |
|
Межцентровый интервал отверстий, мм
|
310 |
|
Диаметр отверстий, мм
|
28 |
|
Количество отверстий во фланце, шт
|
8 |
|
Вес с учетом покрытия, кг
|
160.39 |
|
Вместимость в машину (справочно)
|
84 |
|
Тип опоры
|
Силовая |
|
Способ установки
|
Фланцевая |
|
Тип ствола опоры
|
Граненая |
Компания ООО "ПНК-Регион" осуществляет доставку продукции по России и СНГ, также возможен самовывоз.
Вся продукция поставляется в заводской упаковке, с паспортами и сертификатами качества.
Возможна отгрузка в день оплаты - точные условия уточняйте у менеджера.
Для того, чтобы узнать цену интересующих вас товаров, свяжитесь с нами по указанным контактам или направьте обращение через форму на сайте, и мы оперативно произведем расчет стоимости.
