*Допускается отклонение фактического веса от расчетного (указан в таблице) согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики

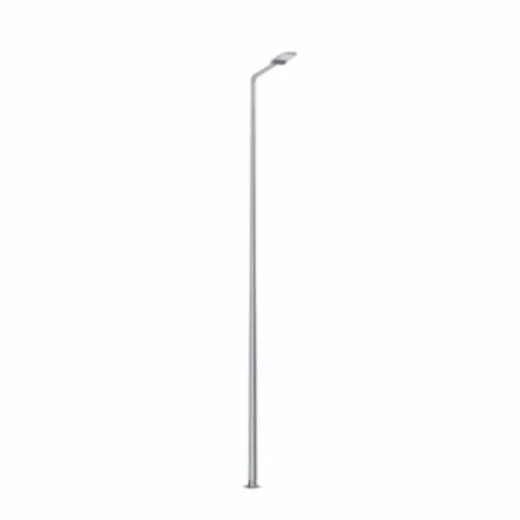

ОГК-4-02 — несиловая гранёная коническая опора освещения высотой 4 метра. Изделие применяется для организации наружного освещения на территориях, где используется подземный ввод питающего кабеля и не требуется воздушная прокладка.
Размещение проводов СИП, рекламных и информационных конструкций на опоре не допускается. Опора используется исключительно в составе стационарных систем освещения.
Конструкция изготавливается из стального листового проката. Стандартная толщина стали составляет 3 мм, при необходимости параметры могут быть скорректированы под требования проекта и условия эксплуатации.
Монтаж и конструкция
Опора выполняется с фланцевым соединением и устанавливается на закладную деталь фундамента с применением метизов. Такой способ монтажа позволяет при необходимости выполнить демонтаж или замену без повреждения основания и подходит для участков с подземными коммуникациями.
По запросу возможен выпуск прямостоечного исполнения для установки в заранее подготовленный фундамент.
Изготовление осуществляется методом гибки листовой стали с формированием граней и одним продольным сварным швом. Марка стали подбирается с учётом климатического района эксплуатации в соответствии с действующими нормативами.
В верхней части предусмотрено крепление кронштейна. Возможна установка от одного до четырёх светильников в зависимости от конфигурации консоли и проекта освещения.
Покрытие, комплектация и применение
Антикоррозийная защита выполняется методом горячего цинкования, что обеспечивает устойчивость к атмосферным воздействиям и длительный срок службы. Дополнительно возможно нанесение лакокрасочного покрытия по палитре RAL.
- фланцевая опора освещения
- подземный ввод питающего кабеля
- лючок для обслуживания в нижней части
- возможность комплектации кронштейном и светильниками
- применение в ветровых районах I–VII
Комплектация и стоимость рассчитываются индивидуально и зависят от выбранных параметров, исполнения и условий поставки.
|

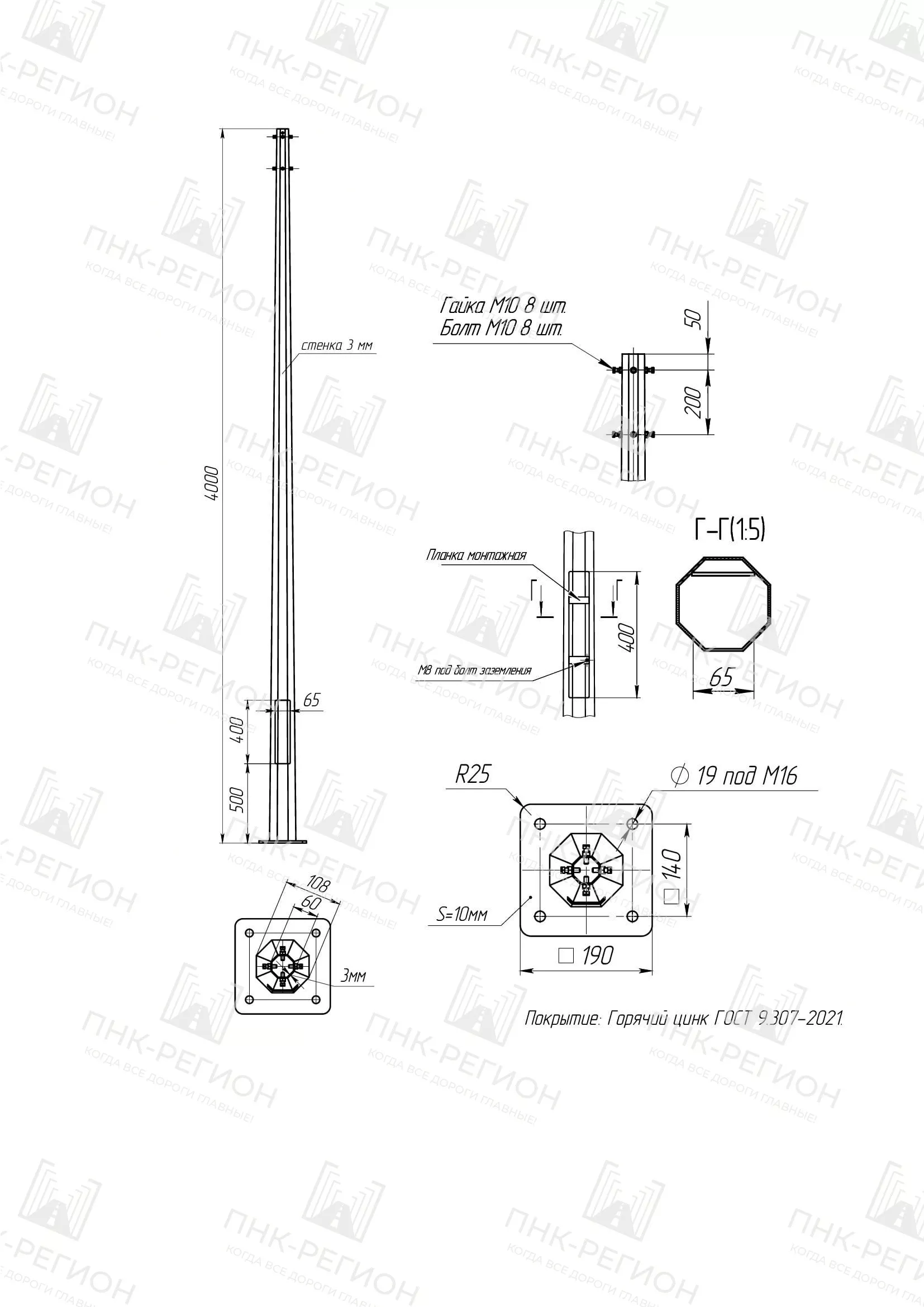

Высота опоры Н, м
|
4 |
|
Размер верха d, мм
|
60 |
|
Размер основания D, мм
|
108 |
|
Габарит фланца, мм
|
190 |
|
Межцентровый интервал отверстий, мм
|
140 |
|
Диаметр отверстий, мм
|
20 |
|
Количество отверстий во фланце, шт
|
4 |
|
Вес с учетом покрытия, кг
|
29.35 |
|
Вместимость в машину (справочно)
|
528 |
|
Тип опоры
|
Несиловая |
|
Способ установки
|
Фланцевая |
|
Тип ствола опоры
|
Граненая |
Компания ООО "ПНК-Регион" осуществляет доставку продукции по России и СНГ, также возможен самовывоз.
Вся продукция поставляется в заводской упаковке, с паспортами и сертификатами качества.
Возможна отгрузка в день оплаты - точные условия уточняйте у менеджера.
Для того, чтобы узнать цену интересующих вас товаров, свяжитесь с нами по указанным контактам или направьте обращение через форму на сайте, и мы оперативно произведем расчет стоимости.
