*Допускается отклонение фактического веса от расчетного (указан в таблице) согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики
Опора освещения ОГК-5-02 относится к несиловым гранёным коническим конструкциям и применяется для организации наружного освещения городских и общественных территорий, рассчитана на подземный подвод питающего кабеля и не предназначена для подвеса проводов или размещения дополнительного оборудования.
Высота опоры составляет 5 метров, что позволяет использовать её для освещения пешеходных зон, дворов, парковок и внутриквартальных проездов. Размещение рекламных и информационных элементов на несиловой опоре не допускается.
Конструкция
Изделие изготавливается из листовой стали методом гибки и имеет гранёную форму, обеспечивающую необходимую жёсткость. Конструкция выполняется с одним продольным сварным швом, стандартная толщина металла — 3 мм.
- гранёная коническая форма
- подземный ввод питающего кабеля
- крепление кронштейна в верхней части
- отсутствие возможности подвеса СИП
Монтаж
Установка выполняется на закладную деталь фундамента с применением фланцевого соединения. Такой способ позволяет при необходимости произвести демонтаж или замену конструкции без повреждения бетонного основания.
По согласованию возможно изготовление прямостоечного исполнения. Фланцевый вариант удобен при монтаже в зонах с подземными инженерными коммуникациями.
Эксплуатация
Питающий кабель прокладывается внутри конструкции, для обслуживания предусмотрен технологический лючок. Допускается эксплуатация в ветровых районах I–VII.
Поставка осуществляется с паспортами и сертификатами соответствия.
Покрытие
Антикоррозийная защита выполняется методом горячего цинкования, что обеспечивает длительный срок службы в условиях наружной эксплуатации. По требованию возможно нанесение лакокрасочного покрытия по палитре RAL.
Комплектация и заказ
В стандартную комплектацию входят закладная деталь фундамента, метизы, кронштейн и светильники. Для закрытия узла крепления могут использоваться декоративные цоколи.
Стоимость рассчитывается индивидуально с учётом условий установки и требований проекта.
|

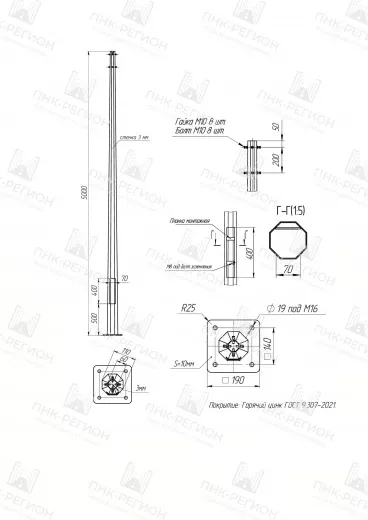

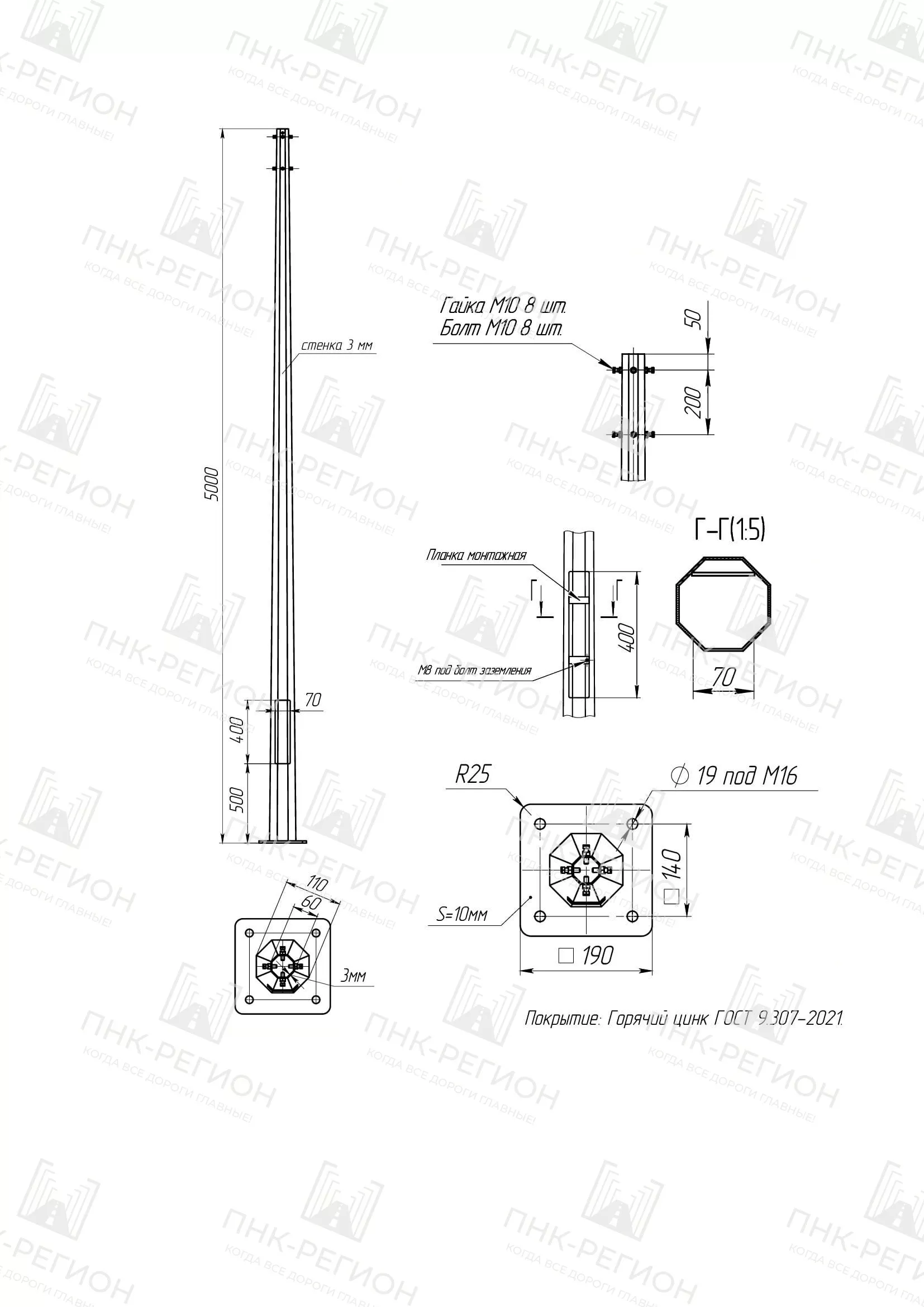

Высота опоры Н, м
|
5 |
|
Размер верха d, мм
|
60 |
|
Размер основания D, мм
|
110 |
|
Габарит фланца, мм
|
190 |
|
Межцентровый интервал отверстий, мм
|
140 |
|
Диаметр отверстий, мм
|
20 |
|
Количество отверстий во фланце, шт
|
4 |
|
Вес с учетом покрытия, кг
|
36.43 |
|
Вместимость в машину (справочно)
|
484 |
|
Тип опоры
|
Несиловая |
|
Способ установки
|
Фланцевая |
|
Тип ствола опоры
|
Граненая |
